【结构特点】
此类型旋转接头采用先进国外密封技术，依据钢铁连铸设备特性而特别设计，密封元件采用耐高温、耐磨损、自润滑材料。同样此类型旋转接头也适用于其他行业外部空间受限制的情况下的特殊情况。
【使用参数】
1.最高转速：10RPM
2.最高温度：120℃
3.最高压力：1.0MPa
4.适用介质：水、冷却液
注：特殊使用条件的旋转接头请与钧天公司联系，订货时请注明使用条件。

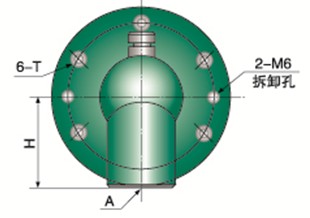

.jpg)

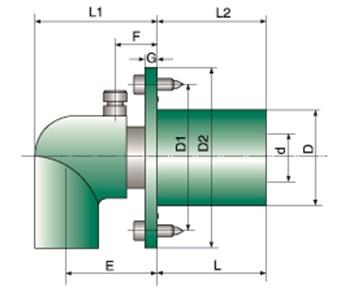

.jpg)
|
规格 |
型号 |
A |
安装孔 |
d |
D1 |
D2 |
L1 |
L2 |
E |
F |
G |
H |
T |
- |
- |
- |
|
D(HB) |
L |
|
15 |
HMD-15 |
Rc1/2 |
46 |
62 |
16 |
72 |
88 |
66 |
60 |
48 |
22 |
6 |
45 |
ф8 |
- |
- |
- |
|
20 |
HMD-20 |
Rc3/4 |
46 |
62 |
17.5 |
72 |
88 |
66 |
60 |
48 |
22 |
6 |
45 |
ф10 |
- |
- |
- |
|
20 |
HMD-21 |
Rc1 |
46 |
62 |
17.5 |
72 |
88 |
74 |
60 |
53 |
22 |
6 |
60 |
ф12 |
- |
- |
- |
|
25 |
HMD-25 |
Rc1 |
59 |
82 |
25 |
83 |
95 |
76 |
76 |
55 |
24 |
8 |
60 |
ф12 |
- |
- |
- |
注：此型号可依据客户要求加工多种尺寸。
